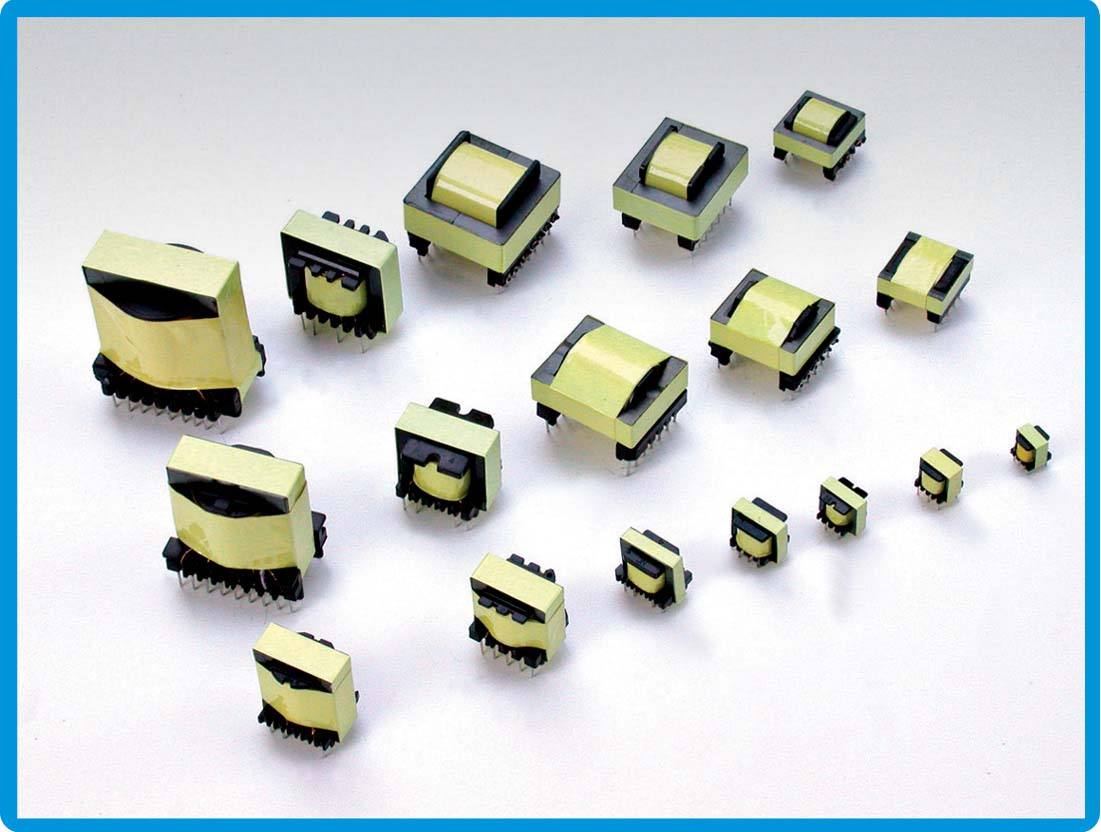

高頻變壓器定制中三芯絕緣線是一種高性能絕緣線。電線有三層絕緣層，中間是芯線。[敏感詞]層是金多胺薄膜，厚度為幾微米，但能承受3KV脈沖高壓。第二層是高度絕緣的油漆涂層。第三層是透明玻璃纖維層。絕緣層的總厚度僅為20-100 μm。其優點是絕緣強度高，能承受任意兩層之間3000伏的交流安全電壓，電流密度高。

使用高頻變壓器定制三層絕緣線時應注意以下幾點:

1.三層絕緣線的貯存條件為環境溫度-25~30℃，相對濕度5%~75%，貯存期一年。嚴禁在高溫、高濕、陽光直射和粉塵環境中存放三層絕緣線。對于超過貯存期的三層絕緣線，在使用前必須再次進行絕緣擊穿電壓、耐壓和繞組試驗。

2.纏繞時應注意以下幾點:三層絕緣線的絕緣用涂層加強。如果涂層由于機械應力或熱應力而嚴重變形或損壞，則不能保證安全標準。變壓器骨架上不得有毛刺，接觸線的角部應光滑(倒角)，出口噴嘴的內徑應為導線外徑的2~3倍；切割鋼絲的末端非常鋒利，不要靠近鋼絲涂層。

3.應使用三層絕緣線剝離機和可調剝離機等專用設備剝離涂層。其特征在于，在進行剝離的同時，涂層被熔化，從而導體不會被損壞。如果使用普通剝線機剝?nèi)ソ^緣涂層，電線可能會變薄甚至斷裂。

4.有兩種裝置可以焊接三層絕緣線。一種是靜態焊接槽，適用于焊接三層4.0毫米以下的絕緣導線。焊接時，線圈骨架可在焊接槽內水平移動并振動，從而在短時間內完成焊接工作。另一種焊接設備是噴氣式軟焊料槽，具有空氣冷卻功能，可同時焊接多個線圈骨架，適合大規模生產。

對于一些高頻變壓器定制生產制造后，由于框架較小，變壓器制造商的技術人員建議用套管替換一套三層絕緣線。添加套管后的體積是否小于三層絕緣線的體積？

我們必須了解三層絕緣電線的發展。當沒有三層絕緣線時，[敏感詞]階段使用漆包線，但需要6.4毫米的安全距離，所以我們需要增加一個擋土墻。然后我們有三層絕緣線。三層絕緣導線承受4000伏的電壓，因此拆除的擋土墻采用三層絕緣，套管只負責隔離。當然，如果他把套管套在你整個繞組的電線上，它就不會站起來，高頻變壓器制造商的建議應該僅僅是引入線和引出線的外殼。漆包線，厚度一整天都會小很多。事實上，這主要取決于你的安全規定要求，但是如果引入線和引出線與邊緣隔離，可以使用漆包線。這也是可能的。
